허위 경보를 유발하는 의료용 버팀대, 일부 사용 후 바닥에 설치된 실내 난방기의 전복 방지 기능 실패 또는 비정상적으로 작동하는 스마트 홈 장치 등 잘못된 틸트 관련 제품의 문제를 해결하는 데 몇 시간을 보낸 적이 있다면 기계식 볼 베어링 틸트 스위치의 접점이 산화되거나 부식되었을 가능성이 높습니다. 틸트 스위치 공급업체로서 우리는 이러한 유형의 판매 후 문제에 자주 직면합니다. 프로토타입 테스트는 완벽하게 이루어지지만 대량 생산 및 배송 후에는 먼지, 열 및 습기로 인해 금속 접점이 점차 부식되어 보호 기능이 실패하게 됩니다.
많은 엔지니어의 첫 번째 본능은 단순히 스위치를 값싼 기계식 볼 베어링 스위치로 교체하는 것이지만 문제는 계속해서 반복됩니다. 오늘의 블로그 게시물에서는 광전 틸트 스위치에 대한 이해를 도와드리겠습니다. 가장 큰 장점은 금속 접점이 없어 소스에서 부식과 마모가 발생하지 않는다는 것입니다. 기술적인 전문 용어는 건너뛰고 실제 프로젝트에서 얻은 실용적인 통찰력을 공유하여 이 제품이 귀하의 프로젝트에 적합한지 신속하게 판단할 수 있도록 도와드립니다.
광전자 틸트 스위치 작동 방식
기존의 볼형 틸트 스위치는 회로를 구성하기 위해 금속 접점과 직접 접촉하는 금속 볼을 사용하는데, 이는 습기와 먼지로 인해 접점이 산화 및 부식될 수 있습니다. 이와 대조적으로 광전 틸트 스위치는 적외선 빔 감지 원리로 작동하며 적외선 방출기, 수신기 및 이동식 볼을 포함합니다. 장치를 수평으로 놓으면 볼이 적외선 빔을 차단하고 출력에서 "연결이 끊긴" 신호를 보냅니다. 미리 설정된 트리거 각도에 도달하기 위해 어떤 방향으로든 기울어지면 볼이 이동하여 적외선 빔이 통과할 수 있으며 출력은 "트리거된" 신호를 보냅니다.
중요 사항:이 장치는 대기 전류를 가지며 외부 전원 공급 장치가 있는 장치에만 적합합니다. 배터리로 구동되는 제품에는 적합하지 않습니다.
이 시리즈는 CSX15PS(15°), CSX30PS(30°), CSX45PS(45°), CSX60PS(60°) 중에서 선택할 수 있는 다양한 트리거 각도를 제공합니다.트리거 각도는 스위치가 활성화되는 틸트 임계값을 의미하며, 적절한 모델을 선택하는 핵심 요소입니다.
주요 제품 하이라이트(독자의 관심을 끌기 위한 핵심 판매 포인트)
1. 금속 물리적 접촉 없음:내부식성 및 내마모성: 전기 전도도는 금속 접촉에 의존하지 않기 때문에 기계식 스위치에서 발견되는 산화, 녹 및 제거 실패와 같은 일반적인 문제를 완전히 제거합니다. 최대 50,000시간의 사용 수명으로 장기간 연속 전원 공급이 필요한 장비에 적합합니다.
2. 360° 전방향 기울기 감지:모든 방향의 기울기를 감지하여 장비의 전반적인 기울기 보호 요구 사항을 충족합니다.

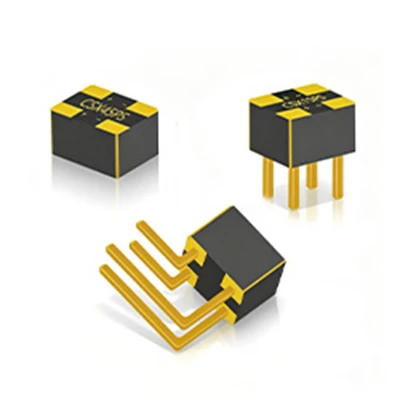

3. 유연한 설치 및 대량 생산 능력:4.2 × 3.2 × 3mm의 표준화된 패키지 크기가 특징이며 SMT 표면 실장 및 DIP 스루홀 실장을 모두 지원합니다. 수평 및 수직 회로 기판 모두에 설치할 수 있어 프로토타입 개발과 대량 자동화 생산에 모두 적합합니다.
4. 넓은 온도 범위에서 안정적인 작동:작동 온도 범위는 40℃ ~ +85℃이며 가전제품, 의료 장비 및 일반 산업 환경의 내부 열기로 인한 온도 변동을 견딜 수 있습니다.
5. 간단한 전원 공급 장치:3.3V / 5VDC를 지원하므로 메인스트림 MCU 제어 보드와 직접 통합할 수 있습니다.
일반 전기 사양
●작동 전압: 3.3V / 5VDC
●작동 전류: 10mA
●수명: 50,000시간
●작동 온도: -40°C ~ +85°C
귀하의 요구 사항에 어떻게 부합하는지 신속하게 평가하는 데 도움이 되는 실제 프로젝트 예
사례 연구 1 | 의료용 스탠드의 기울기 보호 - 모델 선택: CSX15PS(15° 트리거)
프로젝트 요구사항:장비가 조금만 기울어져도 신속한 경보가 울리고 전원이 차단되어야 합니다. 장비는 일년 내내 전원이 공급되므로 접점 부식 및 고장을 방지해야 합니다. 외부 전원 공급 장치로 전원을 공급받습니다. 선택 이유: 낮은 15° 각도에서 신속한 트리거링은 민감하고 안전한 반응을 보장합니다. 광커플러의 비접촉 설계는 장기간 사용으로 인한 접촉 부식에 대한 우려를 제거합니다. SMT 및 DIP 장착 옵션 모두 다양한 PCB 설계를 수용합니다.
사례 2 | 바닥 설치형 실내 난방기-모델 CSX30PS(30° 트리거)에 대한 기울기 보호
프로젝트 요구사항:장치가 30° 기울어지면 전원 차단 보호; 장치에 열과 먼지가 포함되어 있습니다. 작동 진동으로 인해 잘못된 트리거가 발생해서는 안 됩니다. 외부 AC 전원으로 전원이 공급됩니다. 선택 이유: 30°는 소형 가전제품의 넘어짐 방지를 위한 표준 임계값입니다. 밀봉된 하우징은 내부 열과 먼지를 격리합니다. 비접촉식 설계는 기존 볼 스위치 메커니즘과 관련된 노화 및 고장 문제를 제거합니다.
자체 평가 체크리스트: 이 제품을 구매할 가치가 있는지 신속하게 판단하는 데 도움이 됩니다.
아래 질문을 읽고 나면 이 프로젝트가 귀하에게 적합한지 판단할 수 있습니다.
✅이 제품은 프로젝트가 다음 조건을 충족하는 경우 구매에 적합합니다.
1. 이 장치는 외부 전원으로 전원을 공급받으며 10mA 대기 작동 전류를 처리할 수 있습니다.
2. 제품은 장기간 연속 전원 공급이 필요하며 접촉 부식 또는 접촉 불량으로 인한 후속 고장을 견딜 수 없습니다.
3. 360° 전방향 기울기 감지가 필요합니다.
4. 적용 환경에는 먼지와 뜨거운 공기가 포함되어 있어 기계식 볼 스위치가 고장날 수 있습니다.
5. 프로토타이핑과 디버깅이 모두 필요하며 대량 SMT 생산도 수용합니다.
❌프로젝트가 다음 조건 중 하나라도 충족하는 경우 이 제품을 권장하지 않습니다.
1. 대기 전력 소비에 대한 엄격한 요구 사항이 있는 배터리 구동 장치
2. 매우 저렴한 비용, 간단한 실내 사용 및 짧은 서비스 수명을 위해 설계된 소비자 제품(표준 기계식 볼 스위치로 충분함)
3. 3.3V 또는 5V 이외의 공급전압을 가지며 전압변환이 불가능한 장치.1.
모델 선택 시 함정을 피하기 위한 팁
배터리 충전량이 빠르게 소모될 수 있으므로 정전기를 무시하지 마십시오.
2. 안전 보호 논리에 따라 올바른 트리거 각도를 선택하십시오. 작은 트리거 각도가 필요한 애플리케이션에는 60° 모델을 선택하지 마십시오.
3. 3.3V 또는 5V를 초과하는 전원을 공급하지 마십시오. 장치가 즉시 소손될 수 있습니다.
프로젝트 요구 사항을 분석했지만 여전히 최적의 각도나 솔루션이 확실하지 않은 경우 시행착오를 겪을 필요가 없습니다. 가전제품, 의료, 산업장비 분야의 R&D 엔지니어이시거나 대량 OEM 구매자이시라면 언제든지 연락주세요. 우리는 샘플 테스트를 제공하고 성능 테스트 보고서를 제공하며 적절한 트리거 각도를 결정하는 데 도움을 드릴 수 있습니다.
궁극적으로 광전 틸트 스위치의 핵심 가치는 기계식 스위치와 관련된 부식 및 마모의 문제점을 해결하는 비접촉식 설계에 있습니다. 볼 스위치의 접촉 불량으로 어려움을 겪고 있다면 이 제품을 평가해 볼 가치가 있습니다. 제품 사양을 자세히 검토해야 하는 경우 아래 데이터시트 링크를 참조하세요. 제품 선택을 위해 일대일 기술 지원이 필요한 경우 언제든지 당사 팀에 문의하십시오.
참고 자료: 국제전기기술위원회(IEC) 60947-5-3: 틸트 스위치에 대한 기술 및 적용 지침, 2021; 광전 기울기 센서에 대한 IEA(산업전자협회) 신뢰성 테스트 보고서, 2022; *센서 및 액추에이터 저널*: 가전제품 및 의료 기기용 안전 솔루션에 비접촉식 광전 틸트 스위치 적용, Vol. 2023년 2월 18일
